Ознайомлення з продуктом

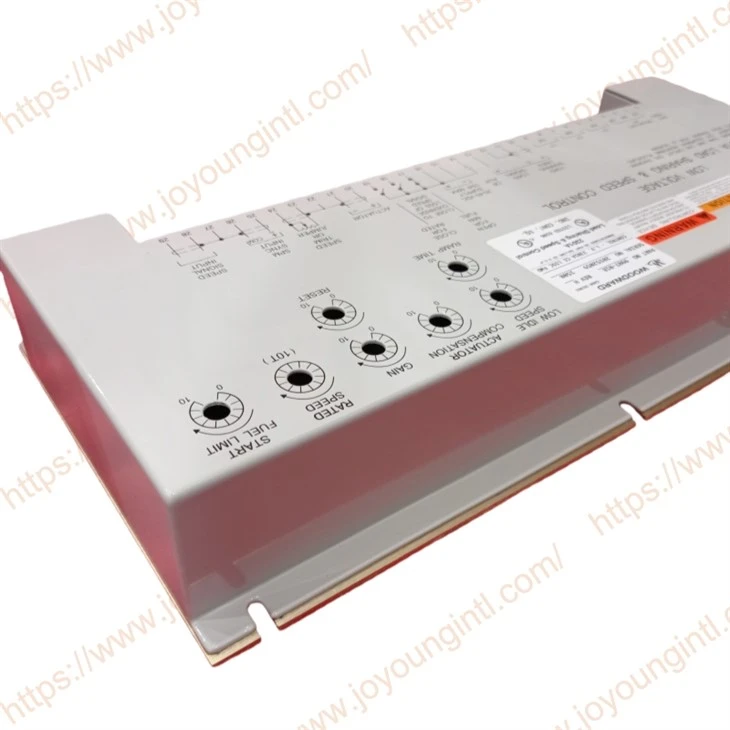

Чому варто вибрати Woodward 9907-018
Регулятор швидкості Woodward 9907-018 можна використовувати з низкою пристроїв Woodward, таких як автоматичні перемикачі потужності, контролери входу та виходу, контролери навантаження генератора тощо, для досягнення більш комплексного керування системою. Його можна використовувати для дизельних двигунів, газових двигунів, парових турбін, газових турбін тощо, придатних для виробництва електроенергії, енергетичних систем суден, нафтової та газової промисловості, промислового виробництва та інших галузей. Має два режими роботи: диференціальне регулювання і диференціальне регулювання. Диференціальне регулювання використовується для постійного регулювання швидкості, яке підходить для роботи однієї машини або кількох основних двигунів, що працюють в ізольованій електромережі; диференціальне регулювання забезпечує більшу гнучкість управління.
Технічні характеристики
|
Бренд |
ВУДВОРД |
|
Модель |
9907-018 |
|
опис |
2301A Електронний розподіл навантаження та контроль швидкості |
| Робочий блок живлення | 20-40 В постійного струму |
| Контрольний вихід | 0-200 мА постійного струму |
| Діапазон швидкостей | 500-1500,1000-3000,2000-6000,4000-12000 Гц |
| Робоча температура | -40 градусів до +85 градусів |
|
Походження |
США |
|
Розмір |
35*30*20 см |
|
вага |
1,25 кг |
Деталі продукту
Напруга живлення:
Ці засоби керування Woodward 2301A 9907-018 потребують джерела напруги від 18 до 40 В постійного струму, від 90 до 150 В постійного струму або від 88 до 132 В змінного струму для робочої потужності (15 Вт). Якщо для живлення використовується батарея, для підтримки стабільної напруги живлення необхідний генератор або інший зарядний пристрій для батареї.
Секція розподілу швидкості та навантаження цих моделей 2301A 9907-018 контролює та контролює дві функції.
Швидкість-Секція контролю швидкості підтримує правильну швидкість основного двигуна.
Розподіл навантаження-Під час паралельної роботи двох або більше генераторів секція розподілу навантаження визначає навантаження, яке несе її генератор. Це призводить до того, що навантаження всіх генераторів у системі розподіляються пропорційно.
Контроль швидкості:
Контроль швидкості 9907-018, як показано на малюнку, складається з: пристрою (1) для визначення швидкості основного двигуна перетворювача частоти в напругу (2) еталонного значення швидкості (3), з яким можна порівняти швидкість основного двигуна датчика/підсилювача швидкості (4) з вихідним сигналом, пропорційним кількості палива або пари, необхідних для підтримки бажаної швидкості за будь-якого навантаження приводу (5) для установіть паливний або паровий механізм первинного двигуна.
Пристрій-датчика швидкості, як-от магнітний датчик, визначає швидкість первинного двигуна та перетворює його на сигнал змінного струму з частотою, пропорційною швидкості-первинного двигуна. Перетворювач частоти--напруга отримує сигнал змінного струму від датчика швидкості та змінює його на пропорційну напругу постійного струму.
Розташування:
Цей продукт призначений для встановлення в «закритій електричній робочій зоні» або закритій промисловій шафі керування. При виборі місця монтажу враховуйте наступні вимоги:
Адекватна вентиляція для охолодження
Приміщення для обслуговування та ремонту
Захист від прямого впливу води або середовища, -схильного до конденсації
Захист від пристроїв із високою-напругою чи-струмом або пристроїв, які створюють електромагнітні перешкоди
Уникнення вібрації
Вибір місця, яке забезпечить діапазон робочих температур від –40 до +70 градусів (–40 до +158 градусів F)
Контроль НЕ можна встановлювати на двигун.
Ключові моменти для операцій налагодження та калібрування
Перевірте базове підключення
Підтвердьте всі термінали:
Блок живлення;
Вихід приводу;
Датчик швидкості;
CT (трансформатор струму)
Потенційний вхід (PT, наприклад, для синхронізації або інших зовнішніх сигналів);
Усе слід підключити відповідно до інструкції та переконатися, що екранування та дріт заземлення налаштовані правильно.
Перевірте стабілізацію та регулювання джерела живлення.
Check the valid signal of the speed sensor.
Переконайтеся, що всі механічні з’єднання (такі як приводи та двигун) добре змащені та не застрягли.
Увімкнення-живлення та статична перевірка
Після ввімкнення перевірте вихідне значення приводу.
Встановіть потенціометр швидкості обертання на цільове значення.
Відстежуйте зворотний зв’язок від датчика швидкості та внутрішню реакцію контролера.
Динамічне тестування
Поступово збільшуйте навантаження, поки система знаходиться в розвантаженому стані.
Спостерігайте за зміною напруги спільного навантаження (0 - 6 В);
Відрегулюйте підсилення, компенсацію та інші ручки регулювання на передній панелі, щоб забезпечити стабільний і плавний відгук без перерегулювання.
Компанія є «Членом Китайської асоціації внутрішнього оздоблення», «Відмінним національним підприємством у сфері повітряного оздоблення інтер’єрів», її оцінили як «Десять найкращих брендів електричних штор» із 7 патентами на продукт і добре -відомі в галузі.
Перевірка шаблону
Перевірте, підключивши або від’єднавши опущене з’єднання (з допоміжними контактами вимикача генератора):
Чи призначений режим постійної швидкості для підтримки постійної швидкості?
Чи реагує режим провисання на зміни навантаження?
Чи працює функція-розподілу паралельного навантаження пропорційно?
FAQ
З: Вимоги до напруги для використання 9907-018
A: версія постійного струму (20-40 В постійного струму)
Q: Перед покупкою артикула 9907-018 необхідно зрозуміти послуги, які надає постачальник для цього товару.
A: Чи включає послуги повернення та обміну?
Чи надається гарантійний термін?
Ви підтримуєте технічну підтримку чи-підтримку на сайті?
Питання: чи потрібно надавати додаткові модулі чи додаткові компоненти?
A: У практичних застосуваннях також може знадобитися:
Модуль синхронізатора (наприклад, Woodward SPM-A) використовується для синхронізації пристрою.
петля вибірки CT/PT;
Адаптер електропроводки приводу або високо-точний датчик.
Здійснюючи покупку, необхідно підтвердити, чи вся система повна.
